В каждой нашей карточке есть просьба назвать полную модель прибора. Одна и та же духовка или посудомоечная машина выпускалась годами, и внутри модели производитель менял узлы: крепление ручки, форму фильтра, разъём платы. Поэтому деталь подбираем не по названию прибора, а по номеру с заводского шильда. Ниже — что с него переписать и где он находится.
Что переписать с шильда
У каждого производителя модель на шильде подписана по-своему, поэтому переписывать нужно разное.

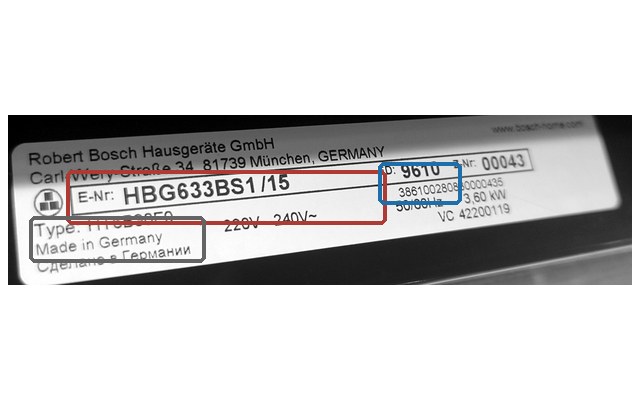

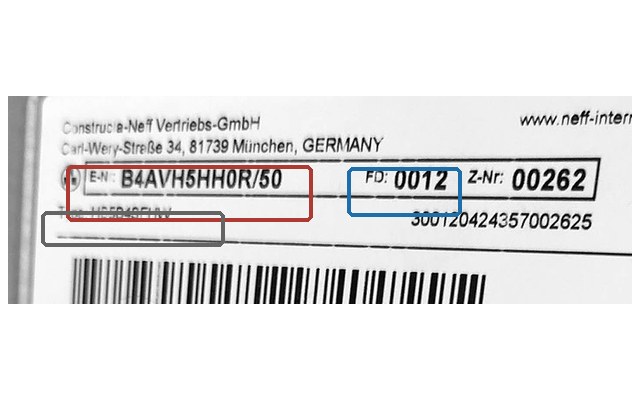

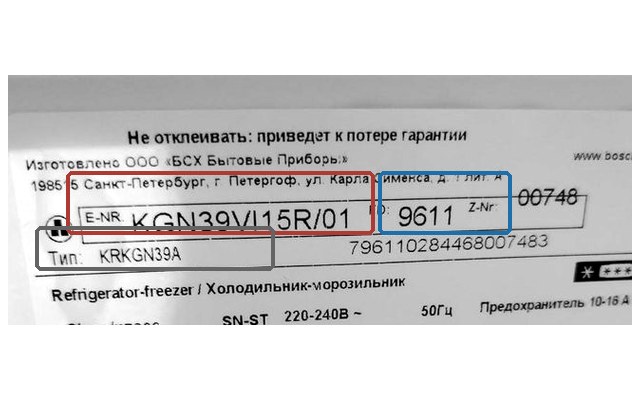

Bosch, Siemens, Neff, Gaggenau — модель определяется по E-Nr (Erzeugnisnummer, «номер изделия»): HBA23B150R, SMV45IX01R, BSG72212. Индекс через дробь (BSG72212/11) — исполнение, переписывайте и его: для части деталей разница между /01 и /03 принципиальна. Строка Type на том же шильде — не модель, а обозначение платформы. В некоторых случаях потребуется уточнить FD — дату выпуска.
Smeg — модель после Mod, но здесь кроме полной модели потребуется версия исполнения SI и серийный номер S/N: по ним завод различает партии одной модели.
DeLonghi — модель после TYPE (ECAM320.61.G) и серия — первые шесть цифр серийного номера на корпусе.
Braun и Oral-B — у техники для красоты (бритвы, эпиляторы, зубные щётки) модель — четыре цифры после слова Type, выгравированные на корпусе. У кухонной техники и утюгов Braun нужно название модели с шильда: IS5249BK, HB501BI.
Kenwood — модель после TYPE или MANF. REF. (KVC70, KVL85).
Проще всего сфотографировать шильд целиком и прислать снимок: так не потеряется ни индекс, ни дата, а мы увидим и то, о чём не спросили.
Где искать шильд
Стрелка на рисунке показывает место шильда.
Духовой шкаф и плита
Откройте дверцу: шильд на торце дверцы или на боковой кромке проёма, обычно справа. У плиты с ящиком под духовкой — на раме за выдвинутым ящиком.
Варочная панель
Шильд на дне панели, со стороны столешницы, и обычно её закрывает встроенный под панелью духовой шкаф. Отключите шкаф от сети, выкрутите шурупы по бокам дверного проёма и потяните шкаф на себя — он выходит вперёд на салазках, и дно панели откроется. Сфотографируйте шильд целиком: на нём и модель, и серия, и дата, а лезть под духовку второй раз не захочется. У Smeg модель стоит после Mod, строка Type — не она.
Посудомоечная машина
Откройте дверцу: шильд на торце дверцы по её ребру или на передней части корпуса за дверцей.
Стиральная и сушильная машина

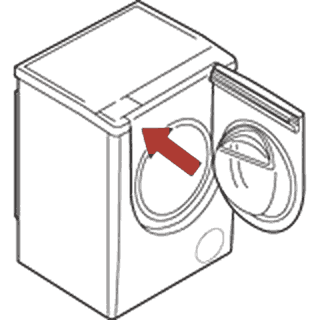

Откройте люк: шильд на внутренней раме люка, на кольце вокруг барабана. У части моделей — на передней части корпуса или сзади (машину придётся отодвинуть).
Холодильник
Внутри холодильной камеры: на боковой стенке за ящиками для овощей или над ними.
Вытяжка
На корпусе под металлическими жировыми фильтрами. Фильтры снимаются без инструмента.
Кофемашина

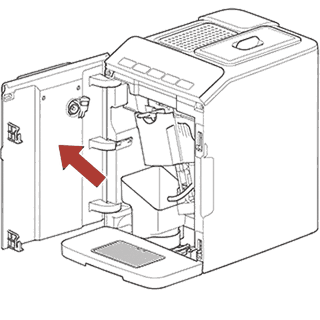

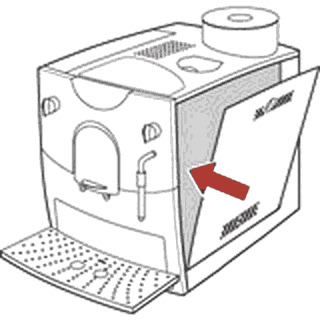

Bosch и Siemens: за поддоном для капель или за дверцей заварочного узла — выньте поддон, а если там пусто, откройте дверцу узла; у встраиваемых шильд внутри за дверцей, на корпусе слева. DeLonghi: за резервуаром для воды; кроме модели после TYPE нужна серия — первые шесть цифр серийного номера. Smeg и капельные кофеварки: на дне прибора.
Кухонный комбайн и кухонная машина
На дне корпуса, на заводской наклейке — переверните прибор. У Bosch на ней первым стоит E-Nr, у Kenwood модель после TYPE или MANF. REF.
Микроволновая печь
Откройте дверцу: шильд на раме проёма с правой стороны.
Пылесос

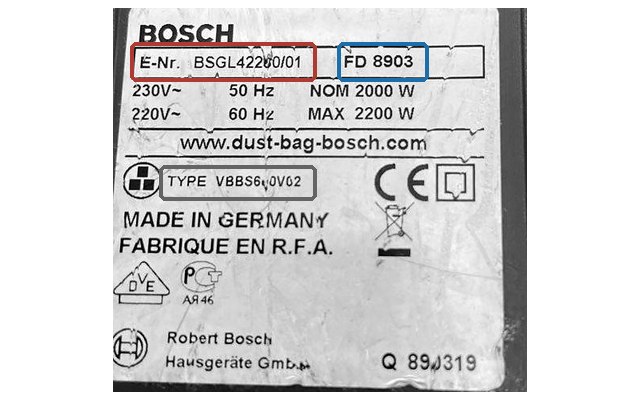

На дне моторного блока: у обычного и моющего пылесоса это сам корпус на колёсах — переверните его. У вертикального и аккумуляторного блок спрятан за съёмными частями: шильд под контейнером для пыли, под аккумулятором или на корпусе у рукоятки. Слово перед номером зависит от марки: у Bosch и Siemens нужен E-Nr, а не Type, у других марок — Type или Mod.
Мясорубка
На дне корпуса, на наклейке. Переверните прибор.
Погружной блендер

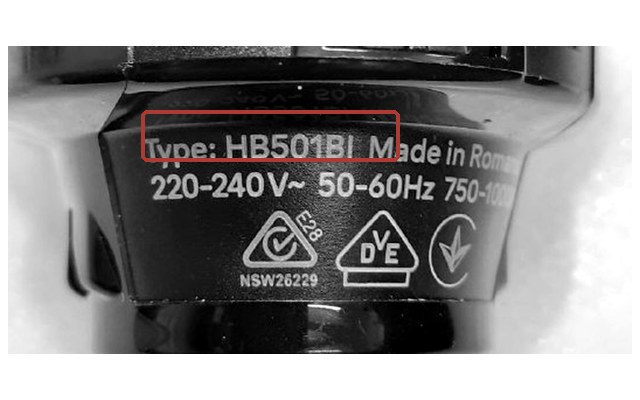

На моторном блоке — на пластике рукоятки. Осмотрите блок со всех сторон, шильд небольшой.
Стационарный блендер
На дне моторного основания. Снимите кувшин и переверните основание.
Ручной миксер

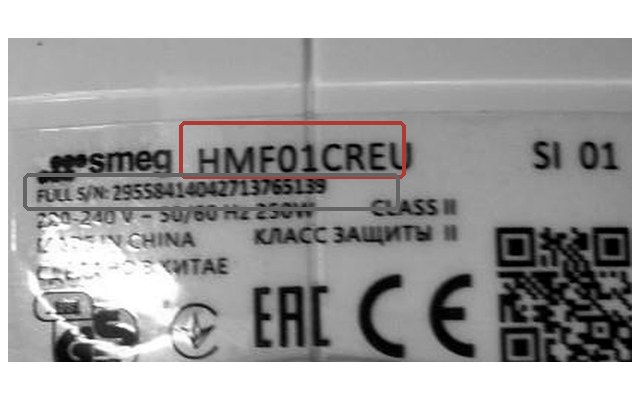

На дне корпуса миксера, на наклейке.
Соковыжималка и цитрус-пресс
На дне основания: снимите чашу или контейнер и переверните прибор.
Утюг и парогенератор
У утюга — на задней части корпуса, у пятки. У парогенератора — на дне базы-станции. У Braun нужно название модели с шильда (например, IS5249BK), а не цифры после Type.
Ломтерезка
На дне корпуса, под моторной частью. Переверните прибор.
Чайник

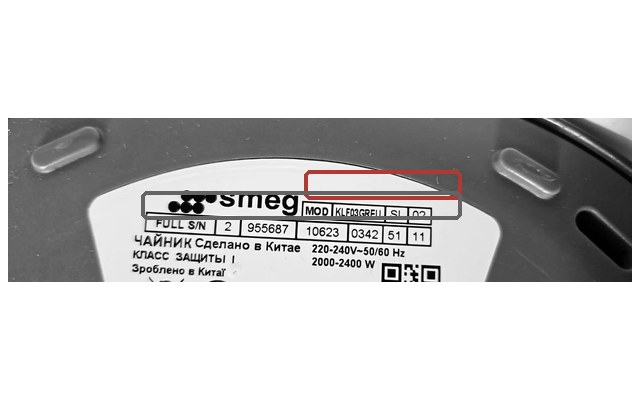

На дне чайника или его подставки. У Smeg модель стоит после Mod (например, KLF03RGEU).
Braun и Oral-B: бритвы, эпиляторы, зубные щётки
У этой техники нет E-Nr — прибор определяют четыре цифры после слова Type, выгравированные на корпусе. Где искать:

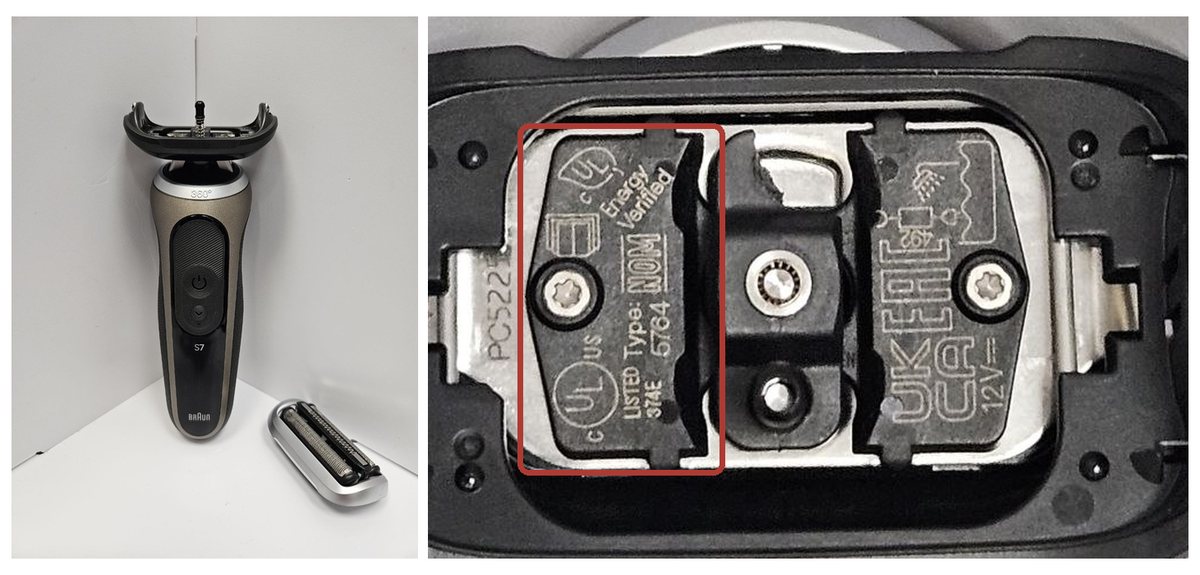

- Бритва Braun Series 7 и другие новые модели: снимите бреющую кассету — Type (например, 5764) выгравирован на планке под ней.

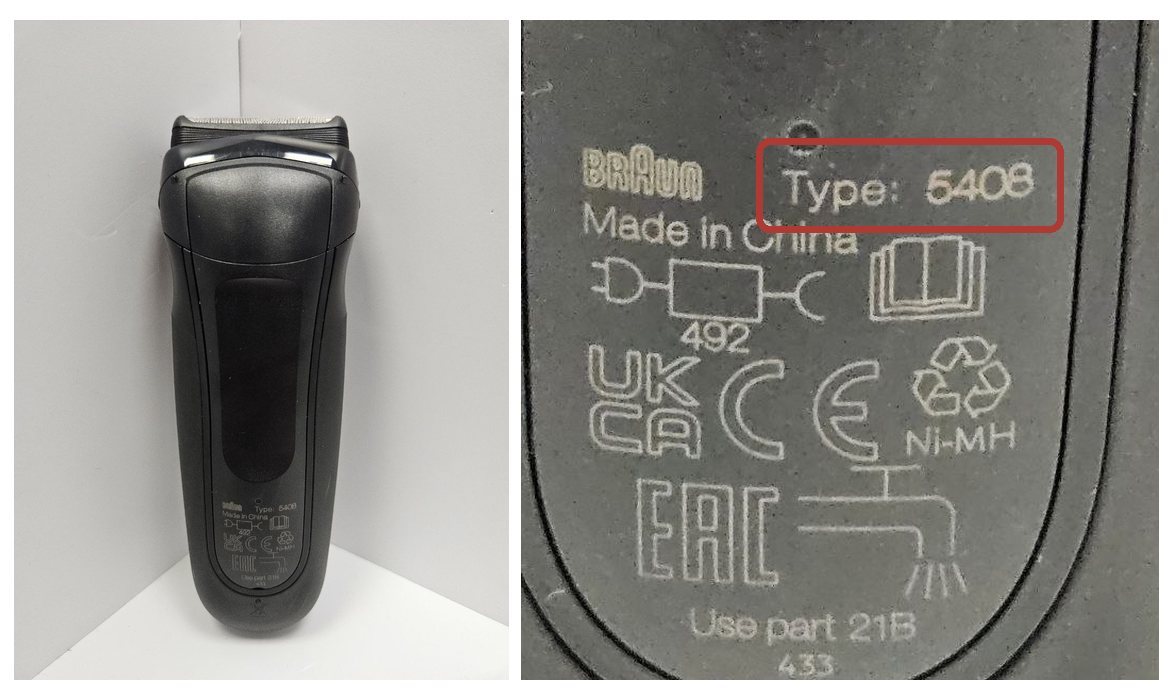

- Бритва Braun Series 3 и другие старые модели: Type (например, 5408) на задней стенке корпуса.

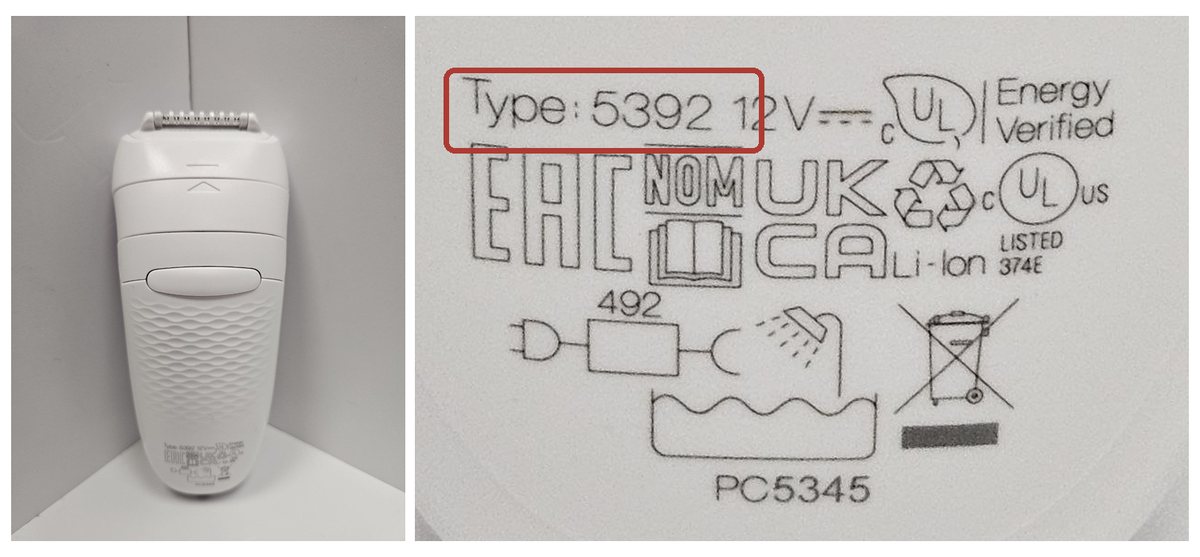

- Эпилятор Braun: Type (например, 5392) на задней стенке корпуса, у основания.

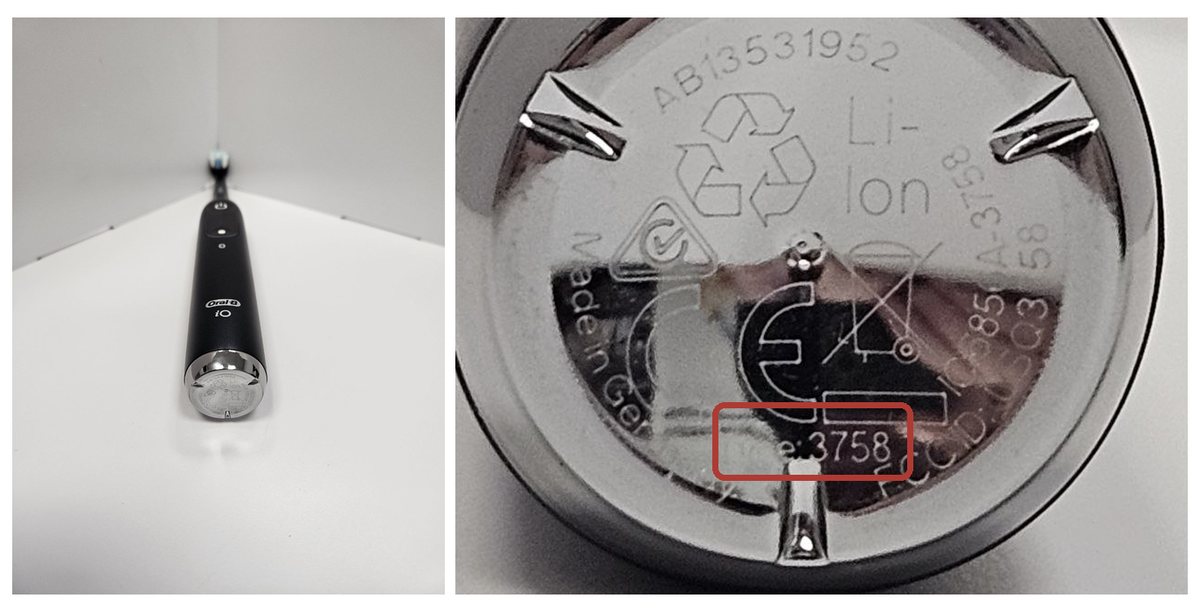

- Зубная щётка Oral-B iO: Type (например, 3758) на дне ручки, у зарядного контакта.
Почему название с коробки не подходит
«Bosch MUM5», «Siemens iQ500», «EQ.6» — торговые линейки, а не модели: в каждой десятки приборов разных лет с разными деталями. По внешнему виду детали тоже не подбираем — мы уже писали, почему нельзя подбирать запчасти по фотографии: детали разных партий выглядят одинаково, а отличаются посадкой или числом шлицев.
Если шильда нет или он стёрся
Номер мог сохраниться в гарантийном талоне, чеке, паспорте прибора или инструкции. Если не нашёлся нигде — честнее сказать об этом, чем прислать деталь наугад: «похоже на моё» здесь не работает.
С полным номером мы отвечаем о совместимости сразу; без него подбор превращается в переписку, а иногда в возврат детали, которая не встала на место. Не нашли шильд — напишите нам, подскажем, где смотреть на вашем приборе.
